(Альтернативные названия: Skew-T fillet weld gauge, измеритель катета сварных швов WG12)
Шаблон WG12 Линейка-калькулятор сварщика
Общий вид WG12 и калькулятора сварщика
1 – основание; 2, 3 – измерительные движки; 4 – стопорный винт; А, Б, В – измерительные шкалы; Д – контрольная грань для снятия показаний по шкале Б и В; Г – контрольные грани, выполненные под углом 30° и 60°; К1–3 – шкалы для определения теоретической толщины, катета и контрольной высоты углового шва; Л – риска-индекс шкалы К1
Назначение
Измерительный шаблон сварщика WG12 предназначен для визуально-измерительного контроля параметров сварных соединений, выполненных под острым и тупым углом. Так же данный шаблон позволяет контролировать некоторые параметры стыковых швов, в том числе угол плавности перехода шва к основному металлу. Шаблон поставляется в комплекте с линейкой-калькулятором, позволяющей быстро определять такие параметры сварного шва в соединении, выполненным под острым и тупым углом как: теоретическая высота шва, длина катета и контрольная высота.

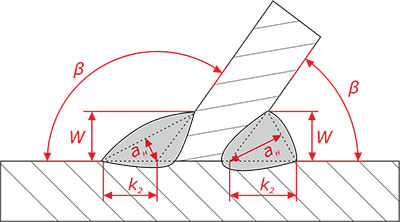

Контролируемые параметры
Технические характеристики
Справочные размеры, мм:
Вес, не более: 105 г
Материал шаблона: нержавеющая сталь
Материал калькулятора: картон
Шкала
Ед. изм.
Диапазон шкалы
Цена деления шкалы
Погрешность измерения
А
град.
30–90
2,5
±1
Б
мм
0–50,0
2,0
±0,20
В
дюйм
0–2
0,05
±0,05
Г1–2
30; 60
–
К1
2,0–30,0
0,1
К2
30–150
5
3,0–40,0
К3
Погрешность при определении значений по шкалам калькулятора ±0,2 мм
