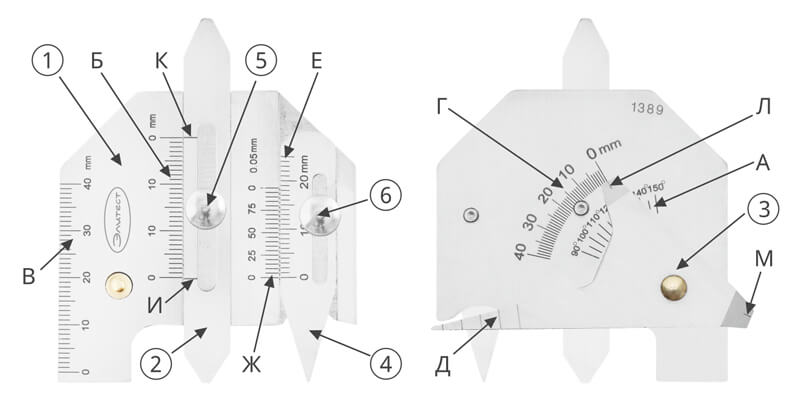

Лицевая сторона Оборотная сторона
Общий вид WG1
1 – основание; 2, 3, 4 – измерительные движки; 5, 6 – стопорные устройства движков (2) и (4) соответственно; А, Б, В, Г, Д, Е – измерительные шкалы; Ж – нониус шкалы (Е); И, К, Л, М – контрольные риски-индексы шкал (Б), (Г) и (А)
Назначение
Измеритель сварных соединений WG1 предназначен для визуально-измерительного контроля параметров стыкуемых деталей, параметров сварного шва и дефектов.
Технические характеристики
Шкала
Ед. изм.
Диапазон шкалы
Цена деления шкалы
Погрешность измерения
А
град.
90–150
5
±1
Б
мм
0–15,0
1,0
±0,20
В
0–40,0
±0,15
Г
Д
1,0–5,0
±0,25
Е
0–25,0
0,05
±0,1
Вес, не более: 125 г
Материал: нержавеющая сталь
Контролируемые параметры
Измерение по шкале
Подготовка к сварке
толщина деталей (s), мм
притупление кромки (c), мм
угол скоса кромки (β), град.
зазор между деталями (b), мм
глубина скоса кромки (h1), мм
смещение кромок (h2), мм
Стыковой шов
выпуклость стыкового шва (g1)
и его корня (g2), мм
вогнутость стыкового шва (g3)
и его корня (g4), мм
ширина стыкового шва (е), мм
Угловой шов
фактическая толщина углового шва (a), мм
катет углового шва (k), мм
Дефекты
длина дефекта (l), мм
глубина дефекта (h3), мм
* Для получения значения (β) необходимо вычесть из показаний шкалы 90º.Источник: http://xrs.ru/
